3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」住友電工

3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」住友電工

  • 3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」住友電工
  • 3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」住友電工
  • PSE
  • RoHS
カテゴリ
その他ケーブル
メーカー
住友電気工業
絶縁体
3種EPゴム
特徴
耐熱性, 柔軟性

商品説明

・定格電圧：600V
・試験電圧：3000V・1 分
・導体最高許容温度：80℃
・用途：主に600V 以下の移動用電気機器などの配線に使用される
・シース色：黒
・特徴：機械的強度・電気的性能に加え、優れた可とう性を有する
また、補強層を有しているため耐衝撃性、耐外傷性などにも優れる
・線心識別： 黒、白、赤、緑（4 色識別）

関連法規・規格 JCS 4511・電気用品安全法・電気設備技術基準

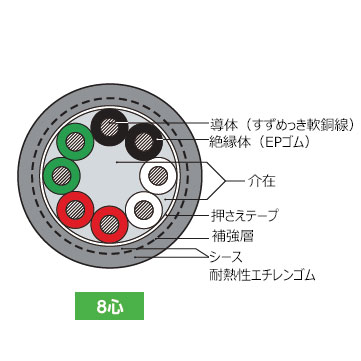

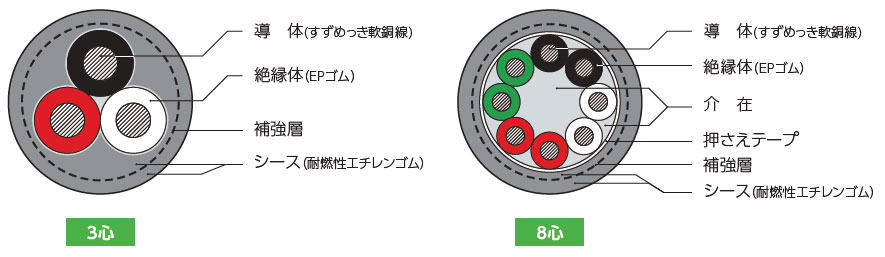

3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」構造

3種EPゴム絶縁耐燃性エチレンゴムキャブタイヤケーブル「EM-3PPCT」構造

構造表

心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1C 14 88/0.45 4.9 1.2 2.7 14 305 1.39 400 3000
1C 22 7/20/0.45 6.7 1.6 2.9 17 465 0.892 300 3000
1C 38 7/34/0.45 8.7 1.6 3 19.5 675 0.525 300 3000
1C 60 19/20/0.45 11.2 2.1 3.2 24 1010 0.329 300 3000
1C 100 19/34/0.45 14.6 2.1 3.5 27 1520 0.193 200 3000
1C 150 27/34/0.45 17.4 2.7 3.7 32 2120 0.136 300 3000
1C 200 37/34/0.45 20.4 3.3 4 37 2860 0.0993 300 3000
1C 250 37/42/0.45 22.1 3.3 4.1 39 3370 0.0803 300 3000
1C 325 37/55/0.45 26 3.3 4.4 43 4260 0.0614 200 3000
2C 2 37/0.26 1.8 1.2 2.8 15 275 10.2 500 3000
2C 3.5 45/0.32 2.5 1.2 2.9 17 355 5.54 500 3000
2C 5.5 70/0.32 3.1 1.2 2.9 18.5 435 3.56 500 3000
2C 8 50/0.45 3.7 1.2 3 19.5 525 2.52 400 3000
2C 14 88/0.45 4.9 1.2 3.2 23 770 1.43 400 3000
2C 22 7/20/0.45 6.7 1.6 3.5 29 1220 0.919 300 3000
2C 38 7/34/0.45 8.7 1.6 3.8 34 1760 0.541 300 3000
2C 60 19/20/0.45 11.2 2.1 4.3 42 2720 0.339 300 3000
2C 100 19/34/0.45 14.6 2.1 4.7 50 4070 0.199 200 3000
2C 150 27/34/0.45 17.4 2.7 5.3 59 5760 0.14 300 3000
3C 2 37/0.26 1.8 1.2 2.8 16 320 10.2 500 3000
3C 3.5 45/0.32 2.5 1.2 2.9 18 415 5.54 500 3000
3C 5.5 70/0.32 3.1 1.2 3 19.5 520 3.56 500 3000
3C 8 50/0.45 3.7 1.2 3.1 21 630 2.52 400 3000
3C 14 88/0.45 4.9 1.2 3.3 25 935 1.43 400 3000
3C 22 7/20/0.45 6.7 1.6 3.6 31 1500 0.919 300 3000
3C 38 7/34/0.45 8.7 1.6 3.9 36 2190 0.541 300 3000
3C 60 19/20/0.45 11.2 2.1 4.4 44 3390 0.339 300 3000
3C 100 19/34/0.45 14.6 2.1 4.9 53 5170 0.199 200 3000
3C 150 27/34/0.45 17.4 2.7 5.5 62 7320 0.14 300 3000
4C 2 37/0.26 1.8 1.2 2.9 17 370 10.2 500 3000
4C 3.5 45/0.32 2.5 1.2 3 19.5 500 5.54 500 3000
4C 5.5 70/0.32 3.1 1.2 3.1 21 630 3.56 500 3000
4C 8 50/0.45 3.7 1.2 3.2 23 775 2.52 400 3000
4C 14 88/0.45 4.9 1.2 3.4 27 1160 1.43 400 3000
4C 22 7/20/0.45 6.7 1.6 3.8 34 1860 0.919 300 3000
4C 38 7/34/0.45 8.7 1.6 4.1 39 2750 0.541 300 3000
4C 60 19/20/0.45 11.2 2.1 4.7 49 4270 0.339 300 3000
4C 100 19/34/0.45 14.6 2.1 5.2 58 6540 0.199 200 3000
5C 2 37/0.26 1.8 1.2 3 19 425 10.2 500 3000
5C 3.5 45/0.32 2.5 1.2 3.1 21 580 5.54 500 3000
5C 5.5 70/0.32 3.1 1.2 3.2 23 730 3.56 500 3000
5C 8 50/0.45 3.7 1.2 3.3 25 900 2.52 400 3000
5C 14 88/0.45 4.9 1.2 3.5 29 1350 1.43 400 3000
5C 22 7/20/0.45 6.7 1.6 4 37 2190 0.919 300 3000
5C 38 7/34/0.45 8.7 1.6 4.4 44 3250 0.541 300 3000
6C 2 37/0.26 1.8 1.2 3.1 21 495 10.2 500 3000
6C 3.5 45/0.32 2.5 1.2 3.2 23 675 5.54 500 3000
6C 5.5 70/0.32 3.1 1.2 3.3 25 855 3.56 500 3000
6C 8 50/0.45 3.7 1.2 3.5 27 1060 2.52 400 3000
6C 14 88/0.45 4.9 1.2 3.7 32 1600 1.43 400 3000
6C 22 7/20/0.45 6.7 1.6 4.2 41 2590 0.919 300 3000
6C 38 7/34/0.45 8.7 1.6 4.6 48 3870 0.541 300 3000
7C 2 37/0.26 1.8 1.2 3.2 22 570 10.2 500 3000
7C 3.5 45/0.32 2.5 1.2 3.3 25 775 5.54 500 3000
7C 5.5 70/0.32 3.1 1.2 3.4 27 985 3.56 500 3000
7C 8 50/0.45 3.7 1.2 3.6 29 1220 2.52 400 3000
7C 14 88/0.45 4.9 1.2 3.8 34 1850 1.43 400 3000
7C 22 7/20/0.45 6.7 1.6 4.4 44 3030 0.919 300 3000
7C 38 7/34/0.45 8.7 1.6 4.9 52 4530 0.541 300 3000
8C 2 37/0.26 1.8 1.2 3.2 24 645 10.2 500 3000
8C 3.5 45/0.32 2.5 1.2 3.4 27 880 5.54 500 3000
8C 5.5 70/0.32 3.1 1.2 3.6 29 1120 3.56 500 3000
8C 8 50/0.45 3.7 1.2 3.7 32 1410 2.52 400 3000
8C 14 88/0.45 4.9 1.2 4 37 2120 1.43 400 3000
10C 2 37/0.26 1.8 1.2 3.4 27 805 10.2 500 3000
10C 3.5 45/0.32 2.5 1.2 3.6 30 1110 5.54 500 3000
10C 5.5 70/0.32 3.1 1.2 3.8 33 1410 3.56 500 3000
10C 8 50/0.45 3.7 1.2 4 36 1770 2.52 400 3000
10C 14 88/0.45 4.9 1.2 4.3 42 2670 1.43 400 3000
12C 2 37/0.26 1.8 1.2 3.4 26 835 10.2 500 3000
12C 3.5 45/0.32 2.5 1.2 3.6 30 1180 5.54 500 3000
12C 5.5 70/0.32 3.1 1.2 3.8 32 1520 3.56 500 3000
12C 8 50/0.45 3.7 1.2 3.9 35 1910 2.52 400 3000
14C 2 37/0.26 1.8 1.2 3.5 27 940 10.2 500 3000
14C 3.5 45/0.32 2.5 1.2 3.7 31 1320 5.54 500 3000
14C 5.5 70/0.32 3.1 1.2 3.9 34 1720 3.56 500 3000
16C 2 37/0.26 1.8 1.2 3.6 29 1050 10.2 500 3000
16C 3.5 45/0.32 2.5 1.2 3.8 33 1470 5.54 500 3000
16C 5.5 70/0.32 3.1 1.2 4 36 1930 3.56 500 3000
20C 2 37/0.26 1.8 1.2 3.7 32 1280 10.2 500 3000
20C 3.5 45/0.32 2.5 1.2 4 36 1800 5.54 500 3000
20C 5.5 70/0.32 3.1 1.2 4.2 40 2370 3.56 500 3000
24C 2 37/0.26 1.8 1.2 3.9 35 1490 10.2 500 3000
24C 3.5 45/0.32 2.5 1.2 4.2 40 2100 5.54 500 3000
24C 5.5 70/0.32 3.1 1.2 4.4 44 2780 3.56 500 3000
26C 2 37/0.26 1.8 1.2 4 36 1600 10.2 500 3000
26C 3.5 45/0.32 2.5 1.2 4.3 41 2270 5.54 500 3000
26C 5.5 70/0.32 3.1 1.2 4.5 46 3010 3.56 500 3000
30C 2 37/0.26 1.8 1.2 4.2 39 1860 10.2 500 3000
30C 3.5 45/0.32 2.5 1.2 4.5 45 2660 5.54 500 3000
30C 5.5 70/0.32 3.1 1.2 4.8 50 3490 3.56 500 3000
在庫品
通常在庫品。
メーカー在庫品
メーカーでの通常在庫品。
受注生産品
受注後の生産対応。
在庫切れ
一時的に在庫切れ品。入荷時期は未定です。
在庫僅少
在庫が無くなり次第、受注生産品へ切替わります。
販売終了
在庫が無くなり次第、販売終了となります。
