TMCシリーズ メディア コンバータ

TMC-302シリーズのLED表示についてご説明します。
出荷時とリンクアラーム機能をONにした各設定での、FO,TPポートに障害が発生した際のLED表示を確認します。

項目	概要
TPポートコネクタ	シールドRJ45ジャック
TPポート	10/100/1000BASE-T
FOポートコネクタ	SCコネクタ2芯/SCコネクタ1芯(BiDi)/ST コネクタ2芯
FOポート	1000BASE-SX/-LX/-X
筐体材質	金属
入力電圧	12V（標準添付の電源アダプタからの入力電圧）
消費電力	3.5W以下
性能保証温度	-20℃～+60℃
外観寸法	51(W)ｘ74(D)ｘ19.5(H)mm
重量	0.1kg

温度

性能保証温度範囲で-20～+60℃を実現。
屋外用ボックス内に最適。
サブラックシャーシは-10～60℃を実現。

コンパクトサイズ

51ｘ74ｘ19.5㎜のコンパクトサイズ。
省スペース対応なので様々な場所に設置可能。

モード切替

TMC102シリーズではDIPスイッチでストア・アンド・フォワードモードとカットスルーモードを切り替えることが可能。

小型電源アダプタ

小型AC電源なのでOAタップを有効に使用することが可能。
DCジャック側には抜け防止クランプを標準で添付。

豊富な取付オプション

壁取付やDINレール取付等豊富なオプションを用意。

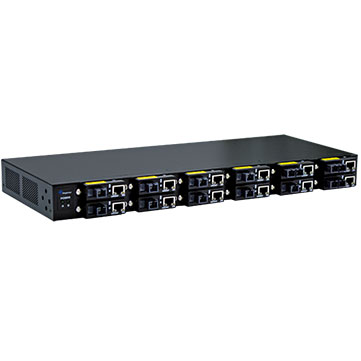

19インチラックマウント

1Uで12台の収納が可能。
電源は1台搭載と2台搭載をラインナップ。電源抜け防止コードを採用。
