3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」住友電工

3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」住友電工

  • 3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」住友電工
  • 3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」住友電工
  • PSE
カテゴリ
その他ケーブル
メーカー
住友電気工業
絶縁体
3種EPゴム
特徴
耐摩耗, 防爆用

商品説明

・定格電圧：600V
・試験電圧：3000V・1 分
・導体最高許容温度：80℃
・用途：主に600Ｖ以下の移動用電気機器などの配線に使用される(防爆用)
・シース色：黒
・特徴：補強層を有しており、耐衝撃性、耐摩耗性に優れる
・線心識別：黒、白、赤、緑 (4 色識別)

関連法規・規格 JIS C 3327・電気用品安全法・電気設備技術基準

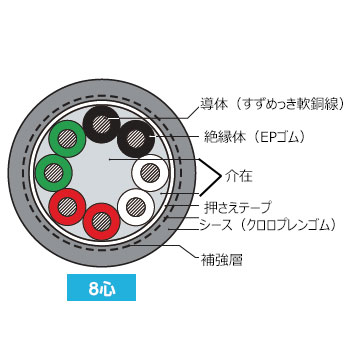

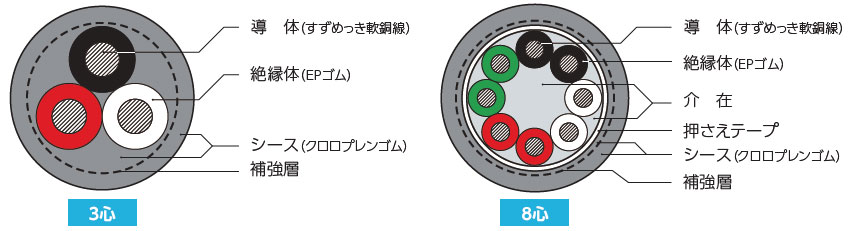

3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」構造例

3種EPゴム絶縁クロロプレンキャブタイヤケーブル「3PNCT」構造例

構造表

心数
対数		 導体 絶縁体 シース(外被) 概算
質量
(kg/km)		 電気特性 許容
電流
(A)		 在庫 備考
サイズ
(AWG)		 サイズ
(mm2) 		サイズ
(mm)		 構成
(本/mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 厚さ
(mm)		 外径
(mm)		 導体抵抗
(Ω/km20℃) 		絶縁抵抗
(MΩkm20℃) 		耐電圧
(V/1min.)
1C 8 50/0.45 12.5 1.2 2.6 12.5 230 2.45 400 3000
1C 14 88/0.45 14 1.2 2.7 14 320 1.39 400 3000
1C 22 7/20/0.45 17 1.6 2.9 17 485 0.892 300 3000
1C 30 7/27/0.45 18 1.6 2.9 18 590 0.661 300 3000
1C 38 7/34/0.45 19.5 1.6 3 19.5 695 0.525 300 3000
1C 50 19/16/0.45 22 2.1 3.2 22 885 0.411 300 3000
1C 60 19/20/0.45 24 2.1 3.2 24 1050 0.329 300 3000
1C 80 19/27/0.45 26 2.1 3.4 26 1300 0.243 300 3000
1C 100 19/34/0.45 27 2.1 3.5 27 1560 0.193 200 3000
1C 125 19/42/0.45 31 2.7 3.7 31 1940 0.156 300 3000
1C 150 27/34/0.45 32 2.7 3.7 32 2170 0.136 300 3000
1C 200 37/34/0.45 37 3.3 4 37 2920 0.0993 300 3000
1C 250 37/42/0.45 39 3.3 4.1 39 3430 0.0803 300 3000
1C 325 37/55/0.45 43 3.3 4.4 43 4330 0.0614 200 3000
2C 2 37/0.26 15 1.2 2.8 15 295 10.2 500 3000
2C 3.5 45/0.32 17 1.2 2.9 17 380 5.54 500 3000
2C 5.5 70/0.32 18.5 1.2 2.9 18.5 465 3.56 500 3000
2C 8 50/0.45 19.5 1.2 3 19.5 560 2.52 400 3000
2C 14 88/0.45 23 1.2 3.2 23 815 1.43 400 3000
2C 22 7/20/0.45 29 1.6 3.5 29 1290 0.919 300 3000
2C 30 7/27/0.45 32 1.6 3.7 32 1580 0.681 300 3000
2C 38 7/34/0.45 34 1.6 3.8 34 1850 0.541 300 3000
2C 50 19/16/0.45 39 2.1 4.1 39 2410 0.423 300 3000
2C 60 19/20/0.45 42 2.1 4.3 42 2840 0.339 300 3000
2C 80 19/27/0.45 46 2.1 4.5 46 3540 0.25 300 3000
2C 100 19/34/0.45 50 2.1 4.7 50 4240 0.199 200 3000
2C 125 19/42/0.45 56 2.7 5.1 56 5350 0.161 300 3000
2C 150 27/34/0.45 59 2.7 5.3 59 5980 0.14 300 3000
3C 2 37/0.26 16 1.2 2.8 16 340 10.2 500 3000
3C 3.5 45/0.32 18 1.2 2.9 18 445 5.54 500 3000
3C 5.5 70/0.32 19.5 1.2 3 19.5 550 3.56 500 3000
3C 8 50/0.45 21 1.2 3.1 21 660 2.52 400 3000
3C 14 88/0.45 25 1.2 3.3 25 990 1.43 400 3000
3C 22 7/20/0.45 31 1.6 3.6 31 1560 0.919 300 3000
3C 30 7/27/0.45 34 1.6 3.8 34 1940 0.681 300 3000
3C 38 7/34/0.45 36 1.6 3.9 36 2280 0.541 300 3000
3C 50 19/16/0.45 42 2.1 4.3 42 2990 0.423 300 3000
3C 60 19/20/0.45 44 2.1 4.4 44 3520 0.339 300 3000
3C 80 19/27/0.45 49 2.1 4.7 49 4440 0.25 300 3000
3C 100 19/34/0.45 53 2.1 4.9 53 5330 0.199 200 3000
3C 125 19/42/0.45 60 2.7 5.3 60 6740 0.161 300 3000
3C 150 27/34/0.45 62 2.7 5.5 62 7540 0.14 300 3000
4C 2 37/0.26 17.5 1.2 2.9 17.5 390 10.2 500 3000
4C 3.5 45/0.32 19.5 1.2 3 19.5 530 5.54 500 3000
4C 5.5 70/0.32 21 1.2 3.1 21 660 3.56 500 3000
4C 8 50/0.45 23 1.2 3.2 23 810 2.52 400 3000
4C 14 88/0.45 27 1.2 3.4 27 1210 1.43 400 3000
4C 22 7/20/0.45 34 1.6 3.8 34 1930 0.919 300 3000
4C 30 7/27/0.45 37 1.6 4 37 2400 0.681 300 3000
4C 38 7/34/0.45 39 1.6 4.1 39 2840 0.541 300 3000
4C 50 19/16/0.45 46 2.1 4.5 46 3710 0.423 300 3000
4C 60 19/20/0.45 49 2.1 4.7 49 4410 0.339 300 3000
4C 80 19/27/0.45 54 2.1 5 54 5580 0.25 300 3000
4C 100 19/34/0.45 58 2.1 5.2 58 6720 0.199 200 3000
4C 125 19/42/0.45 66 2.7 5.7 66 8500 0.161 300 3000
5C 2 37/0.26 19 1.2 3 19 450 10.2 500 3000
5C 3.5 45/0.32 21 1.2 3.1 21 610 5.54 500 3000
5C 5.5 70/0.32 23 1.2 3.2 23 765 3.56 500 3000
5C 8 50/0.45 25 1.2 3.3 25 940 2.52 400 3000
5C 14 88/0.45 29 1.2 3.5 29 1400 1.43 400 3000
6C 2 37/0.26 21 1.2 3.1 21 520 10.2 500 3000
6C 3.5 45/0.32 23 1.2 3.2 23 710 5.54 500 3000
6C 5.5 70/0.32 25 1.2 3.3 25 895 3.56 500 3000
6C 8 50/0.45 27 1.2 3.5 27 1100 2.52 400 3000
6C 14 88/0.45 32 1.2 3.7 32 1660 1.43 400 3000
7C 2 37/0.26 22 1.2 3.2 22 595 10.2 500 3000
7C 3.5 45/0.32 25 1.2 3.3 25 815 5.54 500 3000
7C 5.5 70/0.32 27 1.2 3.4 27 1030 3.56 500 3000
7C 8 50/0.45 29 1.2 3.6 29 1270 2.52 400 3000
7C 14 88/0.45 34 1.2 3.8 34 1920 1.43 400 3000
8C 2 37/0.26 24 1.2 3.2 24 675 10.2 500 3000
8C 3.5 45/0.32 27 1.2 3.4 27 920 5.54 500 3000
8C 5.5 70/0.32 29 1.2 3.6 29 1170 3.56 500 3000
8C 8 50/0.45 32 1.2 3.7 32 1460 2.52 400 3000
8C 14 88/0.45 37 1.2 4 37 2190 1.43 400 3000
9C 2 37/0.26 25 1.2 3.3 25 750 10.2 500 3000
9C 3.5 45/0.32 28 1.2 3.5 28 1030 5.54 500 3000
9C 5.5 70/0.32 31 1.2 3.7 31 1320 3.56 500 3000
9C 8 50/0.45 34 1.2 3.8 34 1620 2.52 400 3000
9C 14 88/0.45 40 1.2 4.1 40 2440 1.43 400 3000
10C 2 37/0.26 27 1.2 3.4 27 845 10.2 500 3000
10C 3.5 45/0.32 30 1.2 3.6 30 1160 5.54 500 3000
10C 5.5 70/0.32 33 1.2 3.8 33 1470 3.56 500 3000
10C 8 50/0.45 36 1.2 4 36 1830 2.52 400 3000
10C 14 88/0.45 42 1.2 4.3 42 2760 1.43 400 3000
12C 2 37/0.26 26 1.2 3.4 26 875 10.2 500 3000
12C 3.5 45/0.32 30 1.2 3.6 30 1230 5.54 500 3000
12C 5.5 70/0.32 32 1.2 3.8 32 1580 3.56 500 3000
12C 8 50/0.45 35 1.2 3.9 35 1980 2.52 400 3000
12C 14 88/0.45 48 1.2 4.6 48 3360 1.43 400 3000
14C 2 37/0.26 27 1.2 3.5 27 985 10.2 500 3000
14C 3.5 45/0.32 31 1.2 3.7 31 1370 5.54 500 3000
14C 5.5 70/0.32 34 1.2 3.9 34 1780 3.56 500 3000
15C 2 37/0.26 29 1.2 3.6 29 1070 10.2 500 3000
15C 3.5 45/0.32 33 1.2 3.8 33 1490 5.54 500 3000
15C 5.5 70/0.32 36 1.2 4 36 1930 3.56 500 3000
16C 2 37/0.26 29 1.2 3.6 29 1100 10.2 500 3000
16C 3.5 45/0.32 33 1.2 3.8 33 1530 5.54 500 3000
16C 5.5 70/0.32 36 1.2 4 36 1990 3.56 500 3000
18C 2 37/0.26 30 1.2 3.6 30 1220 10.2 500 3000
18C 3.5 45/0.32 34 1.2 3.9 34 1700 5.54 500 3000
18C 5.5 70/0.32 38 1.2 4.1 38 2210 3.56 500 3000
20C 2 37/0.26 32 1.2 3.7 32 1340 10.2 500 3000
20C 3.5 45/0.32 36 1.2 4 36 1870 5.54 500 3000
20C 5.5 70/0.32 40 1.2 4.2 40 2440 3.56 500 3000
22C 2 37/0.26 33 1.2 3.8 33 1430 10.2 500 3000
22C 3.5 45/0.32 38 1.2 4.1 38 1990 5.54 500 3000
22C 5.5 70/0.32 42 1.2 4.3 42 2620 3.56 500 3000
24C 2 37/0.26 35 1.2 3.9 35 1550 10.2 500 3000
24C 3.5 45/0.32 40 1.2 4.2 40 2170 5.54 500 3000
24C 5.5 70/0.32 44 1.2 4.4 44 2860 3.56 500 3000
26C 2 37/0.26 36 1.2 4 36 1660 10.2 500 3000
26C 3.5 45/0.32 41 1.2 4.3 41 2350 5.54 500 3000
26C 5.5 70/0.32 46 1.2 4.5 46 3100 3.56 500 3000
28C 2 37/0.26 38 1.2 4.1 38 1800 10.2 500 3000
28C 3.5 45/0.32 43 1.2 4.4 43 2560 5.54 500 3000
28C 5.5 70/0.32 48 1.2 4.7 48 3350 3.56 500 3000
30C 2 37/0.26 39 1.2 4.2 39 1930 10.2 500 3000
30C 3.5 45/0.32 45 1.2 4.5 45 2750 5.54 500 3000
30C 5.5 70/0.32 50 1.2 4.8 50 3600 3.56 500 3000
在庫品
通常在庫品。
メーカー在庫品
メーカーでの通常在庫品。
受注生産品
受注後の生産対応。
在庫切れ
一時的に在庫切れ品。入荷時期は未定です。
在庫僅少
在庫が無くなり次第、受注生産品へ切替わります。
販売終了
在庫が無くなり次第、販売終了となります。
